Electro controlado por computador - Máquina de teste universal de servo hidráulico

1. Nome do equipamento:CElectro controlado por omputer - Máquina de teste universal servo hidráulica Modelo de equipamento: waw -1500D

2. Visão geral:

Máquina principal:O waw - 1500d Electro controlado por computador - Máquina de teste universal de servo hidráulico integra controle automático, medição automática, aquisição de dados, exibição da tela e processamento de resultados de teste. Ele usa uma máquina principal de cilindro posicionado - mais baixo como plataforma, equipada com uma bomba de óleo de servo de precisão e um motor servo para obter o controle de circuito fechado de canal multi -, concluindo funções como controle automático completo e medição automática do processo de teste. É caracterizada por alto profissionalismo, alta confiabilidade e atualizações fáceis e pode ser continuamente aprimorada com o desenvolvimento da tecnologia de medição e controle da máquina de teste e mudanças nos padrões de teste.

Escopo de aplicação:Usado principalmente para testes de tração, compressão e flexão de metais e metais não -. Aplicável a campos como metalurgia, construção, indústria leve, aviação, aeroespacial, materiais, universidades e instituições de pesquisa. Operação de teste e processamento de dados em conformidade com os requisitos de GB/T228 - 2010 "Materiais metálicos - teste de tração à temperatura ambiente".

3. Padrões de fabricação e inspeção do produto:

GB/T16491-1996 "Máquinas de teste universal eletrônicas"

GB2611-92 "Requisitos técnicos gerais para máquinas de teste"

GB/T6825.1 - 2002 "Verificação de máquinas de teste uniaxial estáticas - Parte 1: Máquinas de teste de tensão/compressão -} verificação e calibração do sistema de medição de força"

GB1499.1-2007 "Requisitos técnicos para equipamentos mecânicos"

2006/42/CE "Requisitos técnicos de baixa tensão"

2006/95/CE "Especificações relevantes"

4. Padrões de método de teste aplicáveis:

GB/T228 - 2010 "Materiais metálicos - teste de tração à temperatura ambiente"

GB/T7314 - 2005 "Materiais metálicos - teste de compressão à temperatura ambiente"

GB/T14452-1993 "Método de teste para propriedades mecânicas de materiais metálicos por flexão"

JTGE30-2005 (JTG E30-2005) P87 "Especificações e métodos de teste para cimento e concreto de cimento em engenharia de rodovias"

GB/T8653-1988 "Métodos de teste para módulo elástico, módulo secante, módulo tangente e proporção de metais de Poisson"

GB/T10128 "Materiais metálicos - teste de torção à temperatura ambiente"

5. Estrutura básica e funções principais:

Máquina principal:A máquina principal adota uma estrutura de coluna de quatro - com uma estrutura de aço fundida integrada e um cilindro de aterramento de precisão alto -, colocado abaixo. Essa estrutura reduz bastante a altura da máquina principal, tornando o transporte e a instalação conveniente e garantindo um desempenho estável e confiável. O elevador da plataforma de teste é acionado por um motor, corrente e haste de parafuso, permitindo fácil ajuste do espaço de tração e operação de teste conveniente.

Sistema de medição e controle:Composed of an electro-hydraulic servo control oil source, a fully digital Panasonic servo controller, a Panasonic servo motor, a load sensor, an extensometer for measuring specimen deformation, an optical encoder for measuring displacement, a special PC measurement and control card for the testing machine, a printer, a multifunctional test software package, and an electrical control unit.

Electro padrão - fonte de óleo de controle proporcional hidráulico: fonte de óleo:

Uma carga - sistema de controle de velocidade do acelerador adaptável projetado e fabricado usando o design da unidade modular padrão, especificamente para o microcomputador - máquinas de teste universal hidráulicas controladas.

Equipado com alta - qualidade italiana marzocchi servo bomba de óleo, motor servo e servo driver, garantindo qualidade confiável e desempenho estável.

Usa um auto -- carga desenvolvida - válvula de controle de velocidade do acelerador adaptável com tecnologia exclusiva, garantindo pressão estável do sistema, regulação do fluxo diferencial constante adaptável, sem consumo de energia de transbordamento e controle fácil do PID fechado -}.

O sistema de pipeline usa um conjunto de componentes com desempenho estável, garantindo a vedação confiável do sistema hidráulico sem falhas de vazamento de óleo.

Principais vantagens:

Baixo ruído: menos de 50 decibéis sob carga máxima de trabalho, praticamente silenciosa.

Energia - Salvando: 70% mais eficiente que o equipamento convencional.

Alta precisão de controle: a precisão do controle pode atingir 0,01% (convencional é de 0,05%).

Sem controle da zona morta: o ponto de partida do controle pode atingir 1%.

Circuito de óleo altamente integrado com menos pontos de vazamento.

Gabinete de controle elétrico:

Todos os componentes elétricos fortes estão concentrados no forte gabinete de controle elétrico, separando efetivamente a forte unidade elétrica da medição e controlam a unidade elétrica fraca, garantindo a operação estável de medição e controle longa - do sistema de medição e controle.

Os botões de operação manual são ajustados no gabinete de controle elétrico, incluindo o interruptor de energia, a parada de emergência e a bomba de óleo da fonte de óleo Iniciar/parar.

High - Resolução Controlador Digital:

O sistema usa um computador para PC como o corpo principal, com ajuste digital completo de PID, combinado com um amplificador de cartão PC, software de medição e controle e software de aquisição e processamento de dados para obter o controle fechado -} controle de força de teste, deformação da amostra e deslocamento de pistão e comutação suave dos modos de controle.

O sistema é composto por três unidades de condicionamento de sinal (unidade de força de força de teste, unidade de deslocamento do pistão do cilindro de óleo, unidade de deformação da amostra), unidade de gerador de sinal de controle, electro - unidade de unidade de controle de oleadional proporcional hidráulica, electro - e hidráulica.

O circuito de controle de loop fechado - do sistema: sensores de medição (sensores de pressão, sensores de deslocamento, extensômetros de deformação) e electro - hidráulica proporcional válvulas, controladores 3), controladores de controle de lOOP (2} controladores (2}} (2}} (2}} (2}} (várias unidades de condicionamento de sinal), os amplificadores de controlos fechados-}}} funções da força de teste, deslocamento do pistão do cilindro de óleo e deformação da amostra; Com vários modos de controle, como força de teste de taxa constante, deslocamento de pistão de taxa constante, tensão da taxa constante, etc. e comutação suave dos modos de controle, tornando o sistema mais flexível.

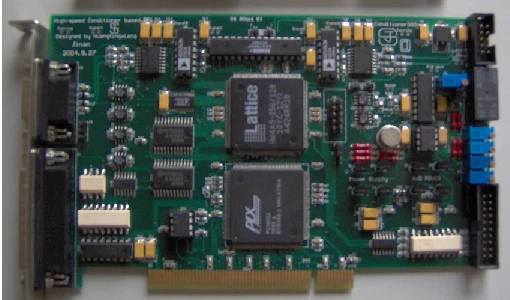

Card PC especial - TIPE o amplificador de controle automático para a máquina de teste:

Cartão de PC emplacável usando a tecnologia avançada de controle de barramento de computador, projetada especificamente para máquinas de teste, com amplificador analógico controlado do Programa -, conversão A/D, canais de aquisição de dados digitais, E/S digital, etc.

A placa de medição e controle especial e o PC formam um sistema único de medição e controle de cartão -, que pode ser diretamente conectado aos sensores para medição e controle e aquisição de dados, simplificando o sistema complexo de medição e controle e aquisição de dados para ser simples e confiável.

Usando a tecnologia de barramento de computador, inserida diretamente no slot de expansão do computador, circuitos totalmente digitais, ajuste zero, ajuste de ganho etc., são todos alcançados por meio de software, representando a mais recente unidade de produto no desenvolvimento da tecnologia de medição e controle da máquina de teste.

Amplificador de cascata de ganho programável para amplificação de ganho diferentes.

A mesma tensão é usada para a energia de suprimento da ponte e a tensão de referência do chip A/D, alcançando a tecnologia de compensação de hardware para a energia de suprimento de ponte.

Multi - Bit A/D Conversão para atender aos requisitos de sensibilidade e resolução do sistema, evitando o método de multiplicação de software que reduz as características do sistema.

Software de teste:

Sistema operacional na plataforma Windows com uma interface em inglês (Maxtest).

A tela do computador exibe força de teste, deslocamento do pistão, taxa de carregamento, dados de teste de deformação e pode plotar várias curvas de teste, como o tempo - força de teste/deformação, deformação - força de teste, etc.; Processos automaticamente dados, com os métodos de processamento de dados atendendo aos requisitos do padrão GB/T228 - 2010, como pontos de rendimento superior e inferior, ponto de força máxima, vários pontos de tensão não proporcional prescritos, vários pontos de tensão de alongamento total prescritos, etc. e atende aos requisitos de teste de pressão da máquina de teste.

O software também fornece funções de análise de dados para atender às necessidades do pessoal de teste de análise de testes e processamento especial de dados de testes.

Funções de operação gráfica fortes, como curva de teste dinâmico e funções de exibição digital, ampliação de gráficos e funções de interceptação, cursor a seguir funções de exibição, etc.

Usa o VXDS High - Tecnologia de aquisição de dados de velocidade para obter o canal multi - (até 16 canais) alto - aquisição de dados de velocidade.

Funções de operação de arquivo completas para armazenar curvas de teste e dados de teste; Os dados de teste também podem ser armazenados no formato ASCII para os usuários executarem o processamento secundário de dados.

Funções para imprimir relatórios de testes únicos e relatórios de teste em lote.

O sistema de controle possui sobrecarga, sobre - configuração, falha de energia, posição de limite de alcance do pistão e outras funções de proteção.

Independente Low - Ruído Hidráulico Fonte de óleo de aperto para controlar o aperto e a liberação das mandíbulas.

6. Principais indicadores técnicos:

Força de teste máximo: 1500KN.

Faixa de medição da força de teste: 2%-100%Fs.

Precisão da indicação da força de teste: precisão da indicação ± 1%.

Espaço de tração máxima: 700 mm.

Espaço máximo de compressão: 600 mm.

Distância entre as colunas: 650mm.

Precisão da indicação de deslocamento do pistão: ± 1%de fs.

Resolução de medição de deformação: não inferior a 1/300000.

Precisão da medição de deformação: ± 1%.

Sensores: sensor de pressão do óleo, sensor fotoelétrico, extensômetro.

Modo de controle: electro - servo hidráulico fechado - controle de loop, o modo de controle pode ser alterado sem problemas.

Modo de exibição: exibição da tela do computador da força de teste, deslocamento do pistão, valor de medição de deformação da amostra e curva de teste, zero da tela, calibração.

Dimensões da máquina principal: aproximadamente 1270 mm × 830mm × 3100mm; Pistão levantado.

Dimensões do Gabinete de Controle: 1000mm × 900mm × 1100mm.

Potência do motor da bomba de óleo: 2,2 kW.

Movimento do feixe Power Motor Power: 1,1kW.

Peso: aproximadamente 7500 kg.

7. Configuração principal:

8. Confidencialidade das informações e dados técnicos:8.1 Esta proposta técnica pertence aos dados técnicos de nossa empresa e o usuário é obrigado a manter as informações técnicas e os dados fornecidos por nós confidenciais. Esta cláusula é eficaz por um longo tempo, independentemente de a proposta ser adotada ou não . 8.2 também somos obrigados a manter as informações técnicas e os dados fornecidos pelo usuário confidencial.

9. Instalação da máquina de teste:

Instale em uma bancada estável ou solo plano e sólido.

Tente evitar lugares com alto fluxo de ar, como portas e janelas próximas.

Nenhuma interferência eletromagnética significativa no ambiente.

Evite a luz solar direta ou a proximidade do equipamento de ar condicionado, etc.

Temperatura ambiente: 20 ± 5 graus com flutuações por hora inferiores a 2 graus; Umidade relativa: menor ou igual a 80%.

Frequência de potência: 50Hz.

Tensão da fonte de alimentação: AC380 ± 10V, 50Hz, Power 3.0kW.

A fonte de alimentação deve ter um fio de aterramento, ao qual o usuário deve prestar atenção especial. Como a máquina possui proteção no solo, se for usada uma fonte de energia sem um fio de aterramento, pode haver um risco de choque elétrico.

Ajuste de nível: Coloque o nível na plataforma da máquina de teste e ajuste os quatro pés ajustáveis ​​abaixo para tornar o nível da plataforma da máquina de teste. Neste momento, a máquina principal está instalada.

10. Após - Serviço de vendas:

A máquina inteira é garantida por 1 ano e o sistema de software é atendido para a vida com atualizações gratuitas.

Treinamento gratuito para pelo menos 2 operadores de laboratório até que possam operar de forma independente.

Visitas regulares aos usuários, com solicitações de serviço respondidas dentro de 2 horas e chegada ao site do usuário dentro de 4 a 12 horas.

11. Ciclo de entrega de equipamentos:Geralmente 30 dias.
