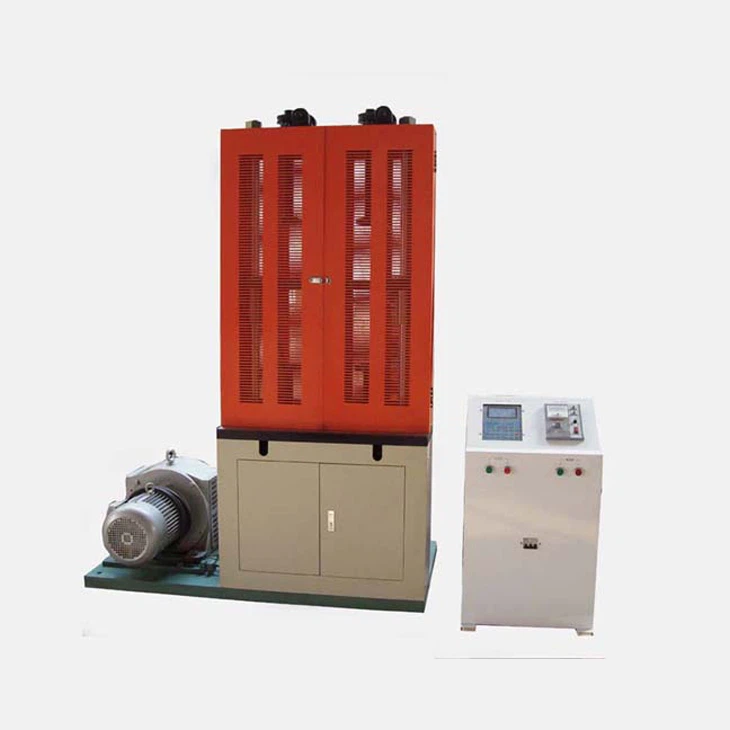

Máquina de teste de fadiga de primavera de 1000N

Introdução:

A máquina de teste de fadiga da mola mecânica da folha mecânica adota a estrutura excêntrica da roda, combinada com a embreagem pneumática, armazenamento de energia do volante, etc. ., para obter um teste de fadiga de grande tonelagem, com estrutura simples, fita de baixa energia e outras vantagens .} é usada principalmente para fases de leaf.



Descrição do esquema:

A máquina é composta pelo motor principal e forte caixa de controle elétrico .

1 anfitrião

O host é composto principalmente de quadro, mecanismo de carregamento, mecanismo de transmissão, acessório e outras peças .

1 . 1 A estrutura do quadro principal é feita de placa de aço soldada como um todo e depois processada após o envelhecimento do tratamento . A parte superior do mecanismo principal é uma caixa de engrenagens com engrenagens de velocidade variável, que é usada para amplificar ainda mais a força de teste e atender aos requisitos de grandes testes de tonelagem.

1 . 2 O sistema de acionamento principal adota o acionamento de desaceleração de dois estágios: o primeiro estágio é a unidade de correia, e a polia passiva também atua como uma roda de armazenamento de energia inercial, que é integralmente fundida ., devido ao uso do volante e da embreagem pneumática, o consumo de energia é bastante reduzido e a energia é muito reduzida.

In the first-stage transmission mechanism, a pneumatic clutch is installed to ensure that the motor starts under no-load state. The purpose is also to be able to complete the test of large tonnage without increasing the power of the motor. And it can disengage the transmission halfway for sample inspection.

O segundo estágio é a transmissão de engrenagens . no mecanismo de transmissão do primeiro estágio, uma embreagem pneumática é instalada para garantir que o motor inicie no estado de não carga . A máquina inteira adota a estrutura da desaceleração de dois estágios (o segundo estágio é transmissão de engrenagem) .}}

Existe um sistema de lubrificação perfeito dentro da caixa de engrenagens para garantir que os rolamentos de engrenagens sejam totalmente lubrificados durante a operação e prolongue a vida útil .

1.3 O mecanismo de carregamento é composto principalmente por uma manivela do mecanismo da biela, que converte o movimento rotativo do motor em um movimento alternativo linear na direção horizontal;

O dispositivo de ajuste de amplitude pode atingir o golpe de teste exigido pela peça de teste ajustando a excentricidade do controle deslizante .

1 . 4 A unidade principal possui uma cobertura de segurança.

Para garantir a segurança da equipe e de outras instalações, o motor, a correia, a roda de armazenamento de energia e a área de trabalho da máquina de teste são efetivamente protegidos e embrulhados .

1 . 5 A máquina de teste possui a posição de instalação dos acessórios . instalando diferentes acessórios e carrinhos deslizantes, várias molas de folha podem ser testadas.

1.6 Sistema de controle

O teste de fadiga do sistema de controle de alta potência possui as funções da configuração de contagem, contagem de desligamento e modulação de frequência, que são realizadas pelo gabinete de controle .

2 Certificado de qualificação do produto 1 Conjunto

3 Lista de embalagem de equipamentos 1 conjunto
